大金氟化工锂离子电池高性能材料，90年氟树脂专业研发带来进阶解决方案

首页>化工资讯

化工资讯

大金氟化工锂离子电池高性能材料，90年氟树脂专业研发带来进阶解决方案: 2024-03-28; 　　无论是我们日常离不开的手机和电脑,还是当前越发流行的摄像机和照相机,锂电池都凭借体积小、重量轻、容量大的特点,成为这些数码设备中至关重要的存在。近年来,随着锂离子电池在汽车(EV、HEV、PHEV等=xEV)、电力储存、工业机械、飞机、火车等方面的用途不断扩大,电池的尺寸也实现了大型化。
　　从1991年首次作为产品投入市场,到如今广泛应用于社会建设和科技民生众多领域,锂电池这30年的发展可以说主要围绕以下三方面: 1.提高容量与功率密度;2.降低成本;3.保持并提高安全性。值得一提的是,在综合以上特性需求进阶开发的路上,“高容量电池”尤其成为了锂离子电池品类开发中优先考虑实现的特性,经过多年的专注研发才有了今天大容量电池的优越性能。
　　相“氟”相成,业界呼吁更优解:锂离子电池中的氟化学材料
　　氟化合物和氟树脂通常以化学稳定性高而闻名,在锂离子电池的制造中也使用了很多氟材料,特别是电解液粘结剂。锂离子电池材料之所以能制造出高性能电池,氟材料可以说是功不可没。
　　锂离子电池的电压可高达4.6V。要想在正极如此之高的氧化电位下稳定地维持材料的性能,除了氟化合物能够做到以外,其他材料少之又少。更何况,使用于正极电极内的电解液或粘结剂,会暴露在强氧化性环境中,因此对材料稳定性的要求极高。
　　作为拥有90年的氟化学研究经验的先进企业,大金氟化工面向锂离子电池开发了粘结剂、电解液用添加剂及溶剂、CNT复合粘结剂分散液、密封圈材料等产品,为提高锂离子电池的性能和安全性保障做出了贡献。
　　一般的锂离子电池的制造工艺分为制作电极之前的“前工序”和组装电池单元并形成电池形状的“后工序”。前工序中的电极制作采用涂布法,且是双面涂布——将活性物质和导电剂分散到溶解有粘合剂的溶剂中制成油墨(浆液),再将油墨涂在金属箔集流体上,干燥后进行辊压制成电极。
　　其中,正极的粘结剂一般采用PVdF材料,溶剂使用有机化合物NMP(N-甲基-2-吡咯烷酮)。由于是有机溶剂,处置不当会对环境造成污染。并且该有机溶剂为可燃性溶剂,工厂的建筑物需要采用防爆设计规格,对工厂安全建设要求极高,且存在一定的安全隐患。
　　另外,NMP的沸点为204℃左右,干燥温度为120-130℃,温度较高。因此,在干燥工艺中需要消耗大量能量,存在CO2排放量较大的问题。
　　除了可燃物带来安全隐患,大能耗产生负面环境影响以外,NMP本身的成本问题也很大。因此,NMP不能通过焚烧等方式消耗或废弃,必须进行“回收”。 NMP的回收设备和回收费用也成为了制造上的负担。
　　而对于负极,通常采用水作为溶剂,但水的汽化潜热较大,导致干燥过程中产生超大能耗。考虑到CO2的排放量以及成本问题,业界也出现了改用他法的呼声。

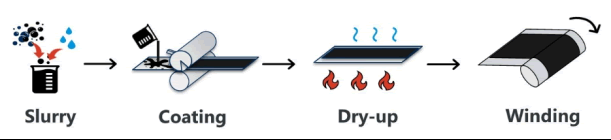

图1.传统电极制作工艺(湿法工艺)

　　锂离子电池干法工艺,大金氟化工创新提供正负极粘结剂产品方案
　　那该如何解决上述正负极制造过程中产生的问题呢?
　　方法之一就是采用干法工艺。这种方法不用涂布法制作电极,也不使用水和有机溶剂等液体。因此,不需要对溶剂进行干燥和回收。只利用活性物质、导电剂和粘结剂这类粉体　　混合制作出电极的混合粉末,再利用某种方法形成薄片来制作电极。
　　干法工艺的优点是不需要干燥及回收工序,但另一方面,传统湿法工艺相对容易的薄电极层的成型变得困难。要使电极材料均匀且制作为极薄的电极,需要非常高的技术要求。
　　目前行业讨论的干法工艺大致分为两种。一种方法是将热塑性树脂粘结剂微粉与活性物质、导电剂相混合,加热使粘结剂树脂熔融,用熔融的粘结剂使活性物质之间、导电剂之间粘合。另一种方法是使用PTFE(聚四氟化烯)作为粘结剂树脂,施加适当的剪切力进行混炼,使PTFE纤细化(纤维化)作为粘合剂,通过辊压等方法使极片厚度变薄。
　　对于干法工艺的两种方法,都有适合于各自加工方法的粘结剂:
　　热塑性树脂粘结剂
　　现行的液态锂离子电池,其正极粘结剂几乎都是PVdF类材料。这是因为PVdF具有电化学稳定性,即使在非常高的氧化电位下也不会分解,在锂离子电池中被用作实际标准。因此,使用热塑性树脂作为粘结剂的干法工艺主要也是对PVdF类材料的微粉进行开发利用。
　　PTFE粘结剂
　　另一种干法工艺是在剪切力的作用下使PTFE纤维化,这些细纤维与活性物质、导电剂缠结到一起形成块状,通过辊压等方式进行成片来制备电极。当然,对于该粘结剂,不仅期望能通过剪切力实现纤维化,还要求粘结剂在此基础上具备必要的抗氧化性能。

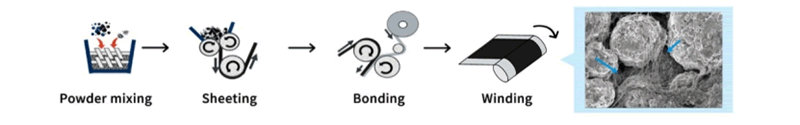

图2. 电极制作工艺(使用PTFE粘结剂的干法工艺)

　　而PTFE不仅可以在剪切力作用下纤维化,还具有非常高的抗氧化性能。因此,在这种方法下,PTFE是极有可能用作正极的干法工艺电极粘结剂的材料。
　　但PTFE最大的问题是,在负极的还原电位下,PTFE会被还原,可能无法长期发挥粘结剂的功能。因此,不推荐在负极使用。这样一来,正极和负极就需要采用不同的粘结剂。
　　大金氟化工公司利用多年积累的氟树脂技术,尤其是PTFE的设计与合成技术,致力于推进以更少的添加量实现膜片成型的PTFE的开发。由于大金氟化工拥有乳液聚合技术和PVdF类材料,具备开发同时用于正负极粘结剂的基础条件,从而能够提出更加先进的产品案。
　　基于在氟化学领域深耕多年积累的专业技术和市场经验,大金氟化工始终着眼于行业前沿趋势和需求,在提高先进锂离子电池的性能和环境保护方面发挥重要作用,今后也将继续通过氟材料的开发为社会发展做出更大贡献。

推荐产品

化工资讯
